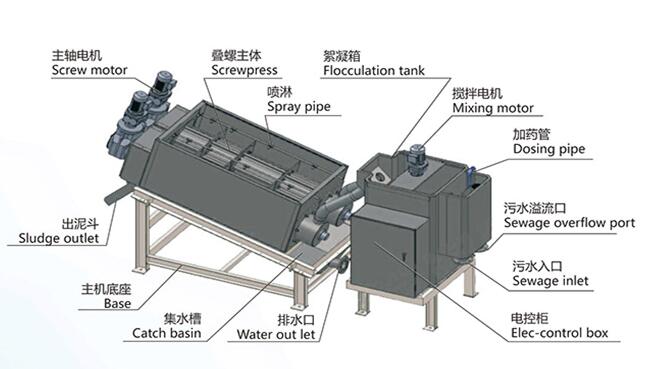

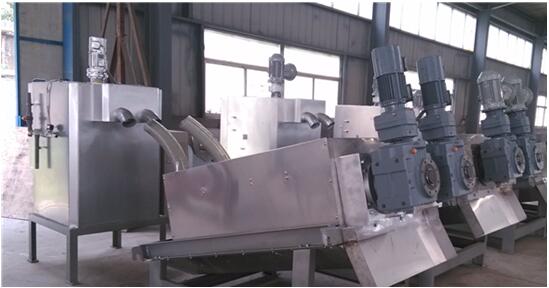

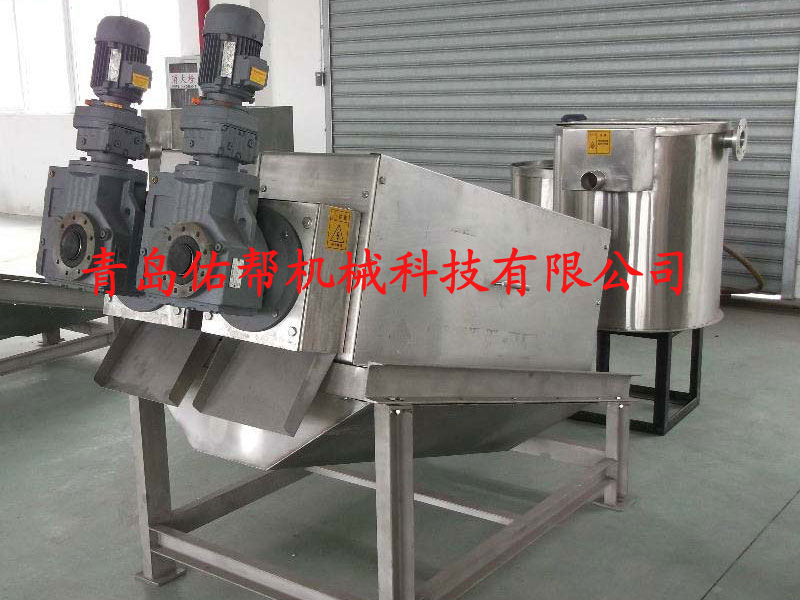

一、QYDLJ疊螺式污泥脫水機簡介：
疊螺污泥脫水機屬于螺旋壓榨脫水機，可以減少沉淀池及污泥濃縮池，節約污水站建設成本。疊螺污泥脫水機巧妙運用自動更新濾餅過濾技術代替了傳統濾篩過濾，自身更新濾餅過濾技術確保脫水機連續穩定的泥水分離效果，通過螺桿直徑和螺距變化產生的強大擠壓力，以及游動環與固定環之間的微小縫隙，實現對污泥進行擠壓脫水，是一種新型的固液分離設備。

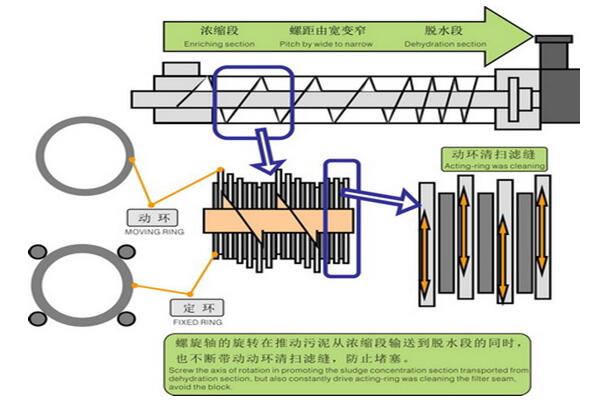

二、QYDLJ疊螺機構造原理：

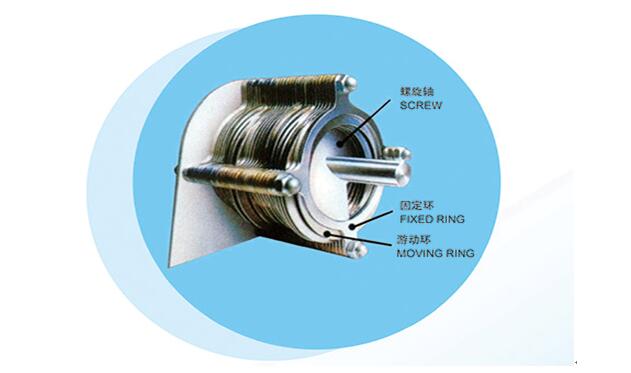

1、脫水機的主體是由固定環和游動環相互層疊，螺旋軸貫穿其中形成的過濾裝置.前段為濃縮部，后段為脫水部。
2、固定環和游動環之間形成的濾縫以及螺旋軸的螺距從濃縮部到脫水部逐漸變小。
3、螺旋軸的旋轉在推動污泥從濃縮部輸送到脫水部的同時，也不斷帶動游動環清掃濾縫，防止堵塞。

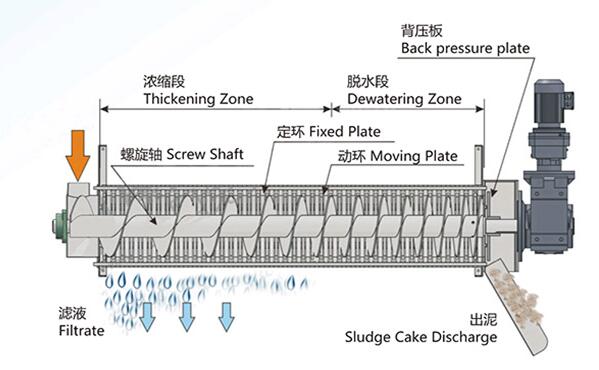

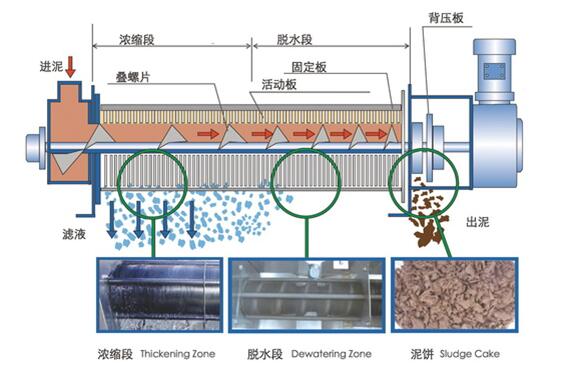

三、QYDLJ疊螺機脫水原理：
1、濃縮：螺旋推動軸轉動時，設在推動軸外圍的多重固活疊片相對移動，在重力作用下水從相對移動的疊片間隙中濾出，實現快速濃縮。
2、脫水：經過濃縮的污泥隨著螺旋軸的轉動不斷往前移動；沿泥餅出口方向，螺旋軸的螺距逐漸變小，環與環之間的間隙也逐漸變小，螺旋腔的體積不斷收縮；在出口處背壓板的作用下，內壓逐漸增強，在螺旋推動軸依次連續運轉推動下，污泥中的水分受擠壓排出，濾餅含固量不斷升高，*終實現污泥的連續脫水。
3、自清洗：螺旋軸的旋轉，推動游動環不斷轉動，設備依靠固定環和游動環之間的移動實現連續的自清洗過程，從而巧妙地避免了傳統脫水機普遍存在的堵塞問題。
四、QYDLJ疊螺機設備特點：
1、適用廣泛：適用于高、低濃度污泥的脫水；適用于中、小型污泥處理項目；適用于市政污水、食品、飲料、畜產、化工、制藥、印染、皮革、造紙、焊材等各行業。
2、低速旋轉：旋轉軸的轉速約為2-3轉/分，耗電極低。故障少，噪音振動小，操作安全。
3、不宜堵塞：具有自我清洗的功能。不需要為防止濾縫堵塞而進行清洗，減少沖洗用水量，減少內循環負擔。
4、操作簡單：通過電控柜，與溶藥機、進泥泵、加藥泵等進行連動，實現24小時連續無人運行，日常維護時間短，維護作業簡單。
5、小型設計：設計緊湊，脫水機包含了電控柜、計量槽、絮凝混合槽和脫水主體。占地空間小。便于維修及更換。
6、清洗水壓只有0.1-0.2kpa，無需配備高壓沖洗裝置。維護時間少，清洗頻率只有5分鐘/天。
五、QYDLJ疊螺機技術參數：
參數一：
| 機型 | 電機功率 | 清洗水壓 | 清洗頻率 | 清洗用水量L/h | 易損件更換周期（小時） | ||
| 螺旋軸 | 攪拌機 | 螺旋軸 | 攪拌機 | ||||
| QYDLJ-101 | 0.1 | 0.1 | 0.1-0.2kpa | 5分鐘/天 | 24 | 10000 | 5000 |
| QYDLJ-131 | 0.1 | 0.1 | 24 | 10000 | 5000 | ||
| QYDLJ-132 | 0.2 | 0.1 | 48 | 10000 | 5000 | ||
| QYDLJ-201 | 0.2 | 0.2 | 55 | 10000 | 5000 | ||
| QYDLJ-202 | 0.4 | 0.4 | 64 | 10000 | 5000 | ||
| QYDLJ-301 | 0.4 | 0.4 | 40 | 32000 | 10000 | ||
| QYDLJ-302 | 0.8 | 0.4 | 80 | 32000 | 10000 | ||
| QYDLJ-303 | 1.2 | 0.75 | 120 | 32000 | 10000 | ||
| QYDLJ-352 | 3.0 | 0.75 | 144 | 32000 | 10000 | ||
| QYDLJ-353 | 4.5 | 1.5 | 216 | 32000 | 10000 | ||
參數二：
| 型號 | 標準處理量（kg/h) | 污泥處理量（m3/h） | ||||
| 10000mg/L | 20000mg/L | 30000mg/L | 40000mg/L | 50000mg/L | ||
| QYDLJ-101 | 5-7 | 0.5 | 0.25 | 0.2 | 0.15 | 0.14 |
| QYDLJ-131 | 10-14 | 1 | 0.5 | 0.4 | 0.3 | 0.28 |
| QYDLJ-201 | 15-20 | 1.5 | 0.75 | 0.6 | 0.5 | 0.4 |
| QYDLG-202 | 30-40 | 3 | 1.5 | 1.2 | 1 | 0.8 |
| QYDLJ-203 | 45-60 | 4.5 | 2.25 | 1.8 | 1.5 | 1.2 |
| QYDLJ-301 | 50-70 | 5 | 2.5 | 2 | 1.5 | 1.4 |
| QYDLJ-302 | 100-140 | 10 | 5 | 4 | 3 | 2.8 |
| QYDLJ-303 | 150-210 | 15 | 7.5 | 6 | 4.5 | 4.2 |
| QYDLJ-304 | 200-280 | 20 | 10 | 8 | 6 | 5.6 |
| QYDLJ-351 | 100-120 | 10 | 5 | 4 | 3 | 2.4 |
| QYDLJ-352 | 200-240 | 20 | 10 | 8 | 6 | 4.8 |
| QYDLJ-353 | 300-360 | 30 | 15 | 12 | 9 | 7.2 |
| QYDLJ-354 | 400-480 | 40 | 20 | 16 | 12 | 9.6 |
| QYDLJ-401 | 130-160 | 13 | 6.5 | 5 | 4 | 3.2 |
| QYDLJ-402 | 260-320 | 26 | 13 | 10 | 8 | 6.4 |
| QYDLJ-403 | 390-480 | 39 | 19.5 | 15 | 12 | 9.6 |
| QYDLJ-404 | 520-640 | 52 | 26 | 20 | 16 | 12.8 |
參數三：
| 型號 | 主軸規格φ （mm） | 排泥口離地面高度 （mm） | 外形尺寸 長×寬×高 | 凈重 （kg） | 運行重量 （kg） |
| QYDLJ-101 | 100×1 | 215 | 1850×740×1040 | 220 | 315 |
| QYDLJ-131 | 130×1 | 250 | 2000×785×1040 | 250 | 395 |
| QYDLJ-201 | 200×1 | 350 | 2510×900×1300 | 420 | 540 |
| QYDLJ-202 | 200×2 | 350 | 2560×1050×1300 | 550 | 660 |
| QYDLJ-203 | 200×3 | 350 | 2610×1285×1300 | 700 | 1010 |
| QYDLJ-301 | 300×1 | 530 | 3330×1005×1760 | 900 | 1300 |
| QYDLJ-302 | 300×2 | 530 | 3530×1290×1760 | 1350 | 2000 |
| QYDLJ-303 | 300×3 | 530 | 3680×1620×1760 | 1900 | 2700 |
| QYDLJ-304 | 300×4 | 530 | 3830×2010×1760 | 2500 | 3600 |
| QYDLJ-351 | 350×1 | 570 | 4005×1100×2130 | 1100 | 2000 |
| QYDLJ-352 | 350×2 | 570 | 4390×1650×2130 | 2100 | 3250 |
| QYDLJ-353 | 350×3 | 570 | 4520×1980×2130 | 2100 | 3250 |
| QYDLJ-354 | 350×4 | 570 | 4750×2715×2130 | 4100 | 5700 |
| QYDLJ-401 | 400×1 | 660 | 4680×1110×2100 | 2200 | 4200 |
| QYDLJ-402 | 400×2 | 660 | 4960×1760×2100 | 3500 | 4200 |
| QYDLJ-403 | 400×3 | 660 | 5010×2585×2100 | 5500 | 8000 |
| QYDLJ-404 | 400×4 | 660 | 5160×3160×2100 | 7000 | 9500 |

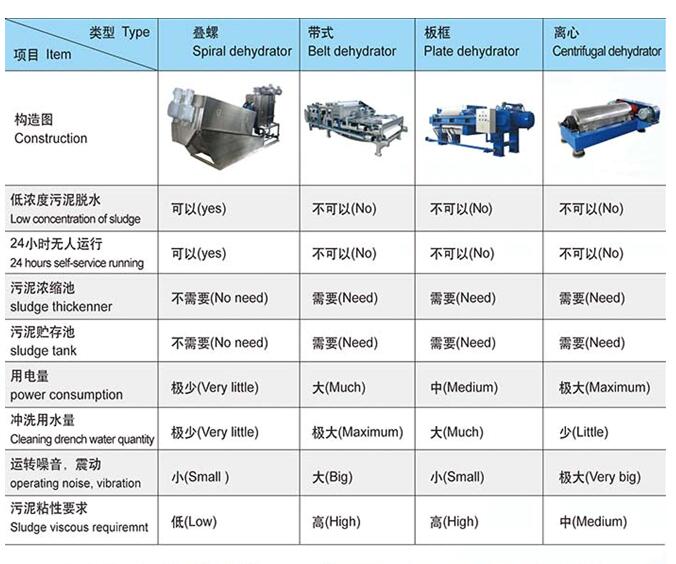

六、QYDLJ疊螺機與其它設備對比：
七、QYDLJ疊螺機整機運行操作要求：
1、根據工況的不同選擇合理的整機運行方式，自動運行時設定合理的運停時間，并按要求完成整道工序；
2、根據污泥濃度不同將“流量調節管”調至不同高度，方法是污濃度高向下旋轉，濃度較低的向上旋轉；
3、嚴禁加入污泥量過載、以防導致不良后果。若加入污泥量過載，脫水機本體內會因污泥量過多而造成污泥淤積到濃縮段，影響機器正常運轉；
4、為保證整機運行壽命與質量，嚴禁大渣塊、木塊、金屬塊等硬質固體流入污泥泵體及脫水機的濾體中；
5、人工清洗時，不得將水濺到電機、電控箱等電器元件上；
6、本裝置當切換至手動操作時，污泥水位的控制將無效，所以盡量避免手動的運行操作。
