一、QYSRF豎流式溶氣氣浮機原理由空氣壓縮機送到空氣罐中的空氣通過特殊裝置被帶入溶氣罐，在0.3Mpa壓力下被強制溶解在水中，溶氣水在氣浮池中突然減壓釋放，空氣從溶氣水中析出，形成大量的微氣泡，與污水中絮凝的懸浮物充分接觸，并在緩慢上升過程中吸附絮集好的懸浮物，使其密度下降而浮至水面，達到去除SS的目的。
絮凝體由于微氣泡的作用浮向水面形成浮渣，下層的清水經集水器流出，一部分作為溶氣回流水使用，剩余清水通過溢流口流出。氣浮池水面上的浮渣積聚到一定厚度，由刮渣機刮入氣浮機浮渣槽，浮渣自流出池體。一部分可下沉的SS在池體底部沉淀，定期排除。
二、QYSRF豎流式溶氣氣浮機構造：
1、氣浮接觸系統

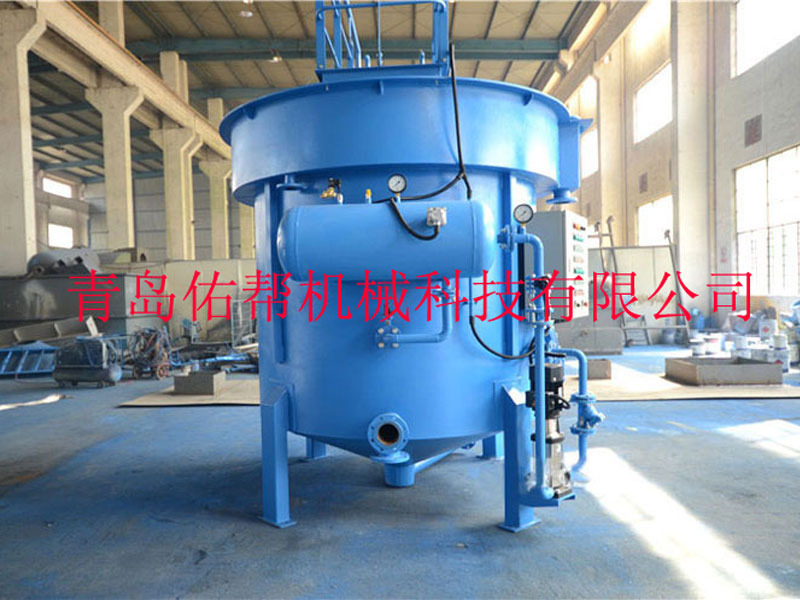

氣浮池體為圓形鋼制結構，是氣浮機的主體和核心，內部由釋放器、均布器、污水管、出水管、污泥槽、刮泥板系統等組成。釋放器置于氣浮池體中央位置，是釋放微氣泡的關鍵部件。溶氣罐的飽和溶氣水突然釋放，形成直徑約為20－80um的微氣泡。均布器呈錐形結構，連接于釋放器上，主要作用是將分離出來的清水和污泥均勻散布于罐體中。出水管均布于罐體下部，并通過一根直立主管連接到池體的上部溢出，溢出口設有水位調節手柄，便于調節罐內水位。污泥管安裝于罐體底部，用于排出沉積于罐底的沉積物，罐體上部設有浮渣槽，刮渣機不斷轉動，刮板連續將浮渣刮到浮渣槽內，自流出池體。
整套氣浮系統集進水、絮凝、分離、集水、出水于一體，設備中設有一個穩流室、溶氣釋放室，使處理性能更穩定，效果更優越，對于傳統設備改造尤為適宜。
穩定室：通過混合反應的原水進入氣浮池體流速很高，若直接與溶氣水接觸會消散微小氣泡，影響氣泡沾附絮體效果，若增加了穩流室，使湍流的原水動能消耗，勻速進入溶氣水釋放室，從而有力保證溶氣水與污水充分混合接觸。
溶氣釋放室：溶氣釋放室與分離室于一個槽體，中間隔開。溶氣水與絮凝的污水在此粘附，緩慢上升，進入氣浮分離室，保證了絮凝體與微小氣泡的接觸空間與時間，提高了溶氣水釋放效率。
2、氣浮溶氣系統
溶氣系統是氣浮設備中*主要的部分，在這個階段，氣與水在溶氣罐中充分混合，形成飽和溶氣水，溶氣釋放系統使微氣泡分布均勻，該溶氣系統是對傳統氣浮改進和技術創新，提高了氣浮分離效率，大大降低設備生產和運行費用。
溶氣系統主要有溶氣罐、空氣壓縮機、回流泵組成，溶氣罐是系統中*關鍵的部分，其作用就是實現水和空氣的充分接觸，使空氣快速溶于水中。溶氣罐內部設計有擋板、隔套，可以加速空氣和水體的擴散、傳遞過程，提高溶氣效率。
3、刮渣機
刮渣機的運行方式及速度直接影響到氣浮出水的水質和污泥含水率。該系統采用回轉式刮渣機，可將浮渣連續均勻地刮入浮渣槽，減少了浮渣相互碰撞的現象。另外，高度可調的刮板能更好的適應各種運行條件，降低污泥含水率。
三、QYSRF豎流式溶氣氣浮機特點：
1、處理能力大、效率高、占地少，而且能消除污泥膨脹。
2、工藝過程及設備構造簡單，便于使用、維護。
3、相對于其它的氣浮方式，它具有水力負荷高，池體緊湊等優點。
4、可以明顯去除能上浮的SS，也可以下沉密度大的SS。
5、氣浮時有向水中充氧的作用，對去除水中的表面活性劑及臭味有明顯的效果，由于增加了水中的溶解氧，降低了部分不可溶性COD，為后續處理提供了有利條件。6、對低溫、低濁、含藻類多的水源，采用氣浮法可取得*好的效果。
四、QYSRF豎流式溶氣氣浮機數據：
| 規格型號 | 處理能力 （m3/h） | 罐體直徑 (mm) | 罐體高度 （mm） |
| QYSAF-5 | 5 | 1400 | 2500 |
| QYSAF-10 | 10 | 2000 | 2500 |
| QYSAF-20 | 20 | 2400 | 2500 |
| QYSAF-30 | 30 | 2400 | 3750 |
| QYSAF-50 | 50 | 2800 | 4000 |
| QYSAF-80 | 80 | 3400 | 4250 |
| QYSAF-100 | 100 | 4000 | 5000 |
| QYSAF-150 | 150 | 4800 | 5000 |
| QYSAF-200 | 200 | 5600 | 5500 |
| QYSAF-250 | 250 | 6000 | 5500 |
| QYSAF-300 | 300 | 6800 | 5500 |
五、QYSRF豎流式溶氣氣浮機適用范圍：
造紙廢水處理及纖維回收、印染廢水處理、電鍍等含各種重金屬離子廢水處理、含油廢水處理、 制革廢水處理、化工廢水處理、油漆廢水處理、食品廢水處理、 生物處理的泥、水的分離、低溫低濁度地面水處理、含藻地面水處理、其它多種廢水的固、液分離等。
